500KW ਉੱਚ ਫ੍ਰੀਕੁਐਂਸੀ ਪਾਈਪ ਵੈਲਡਿੰਗ ਮਸ਼ੀਨ

TENYES ਚੀਨ ਵਿੱਚ ਉੱਚ ਆਵਿਰਤੀ ਪਾਈਪ ਵੈਲਡਿੰਗ ਮਸ਼ੀਨਾਂ ਦਾ ਇੱਕ ਪ੍ਰਮੁੱਖ ਨਿਰਮਾਤਾ ਹੈ. ਖੇਤਰ ਵਿੱਚ 20 ਸਾਲਾਂ ਤੋਂ ਵੱਧ ਤਜ਼ਰਬੇ ਦੇ ਨਾਲ, TENYES ਕਾਰੋਬਾਰਾਂ ਅਤੇ ਠੇਕੇਦਾਰਾਂ ਲਈ ਇੱਕ ਭਰੋਸੇਮੰਦ ਸਪਲਾਇਰ ਬਣ ਗਿਆ ਹੈ ਜੋ ਉੱਚ ਫ੍ਰੀਕੁਐਂਸੀ ਵੈਲਡਿੰਗ ਮਸ਼ੀਨਾਂ ਦੇ ਭਰੋਸੇਯੋਗ ਸਰੋਤ ਦੀ ਭਾਲ ਕਰ ਰਹੇ ਹਨ। TENYES ਇਹ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਸ਼ਾਨਦਾਰ ਵਿਕਰੀ ਤੋਂ ਬਾਅਦ ਸੇਵਾ ਅਤੇ ਤਕਨੀਕੀ ਸਹਾਇਤਾ ਪ੍ਰਦਾਨ ਕਰਦਾ ਹੈ ਕਿ ਉਹਨਾਂ ਦੇ ਗਾਹਕ ਆਸਾਨੀ ਨਾਲ ਵੈਲਡਰ ਚਲਾ ਰਹੇ ਹਨ। 500KW ਹਾਈ ਫ੍ਰੀਕੁਐਂਸੀ ਪਾਈਪ ਵੈਲਡਿੰਗ ਮਸ਼ੀਨ ਵਿੱਚ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਦੀ ਸਥਿਰਤਾ ਨੂੰ ਵੱਧ ਤੋਂ ਵੱਧ ਕਰਨ ਅਤੇ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਦੇ ਨੁਕਸਾਨ ਨੂੰ ਰੋਕਣ ਲਈ ਪੂਰੀ ਮਸ਼ੀਨ 'ਤੇ 20 ਤੋਂ ਵੱਧ ਕਿਸਮਾਂ ਦੇ ਸੁਰੱਖਿਆ ਉਪਾਅ ਸਥਾਪਤ ਕੀਤੇ ਗਏ ਹਨ। ਸਾਰੀ ਅਲਾਰਮ ਜਾਣਕਾਰੀ ਕੰਟਰੋਲ ਬੋਰਡ ਦੁਆਰਾ ਸੰਸਾਧਿਤ ਕੀਤੀ ਜਾਂਦੀ ਹੈ ਅਤੇ PLC ਸਿਸਟਮ ਨੂੰ ਭੇਜੀ ਜਾਂਦੀ ਹੈ। ਡਿਸਪਲੇਅ ਸਕਰੀਨ ਦੇ ਜ਼ਰੀਏ, ਰੱਖ-ਰਖਾਅ ਦੇ ਕਰਮਚਾਰੀ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਦੀ ਅਸਫਲਤਾ ਦੇ ਕਾਰਨ ਅਤੇ ਇਸ ਨਾਲ ਕਿਵੇਂ ਨਜਿੱਠਣਾ ਹੈ ਨੂੰ ਆਸਾਨੀ ਨਾਲ ਸਮਝ ਸਕਦੇ ਹਨ।

ਜਾਂਚ ਭੇਜੋ

ਉਤਪਾਦ ਵਰਣਨ

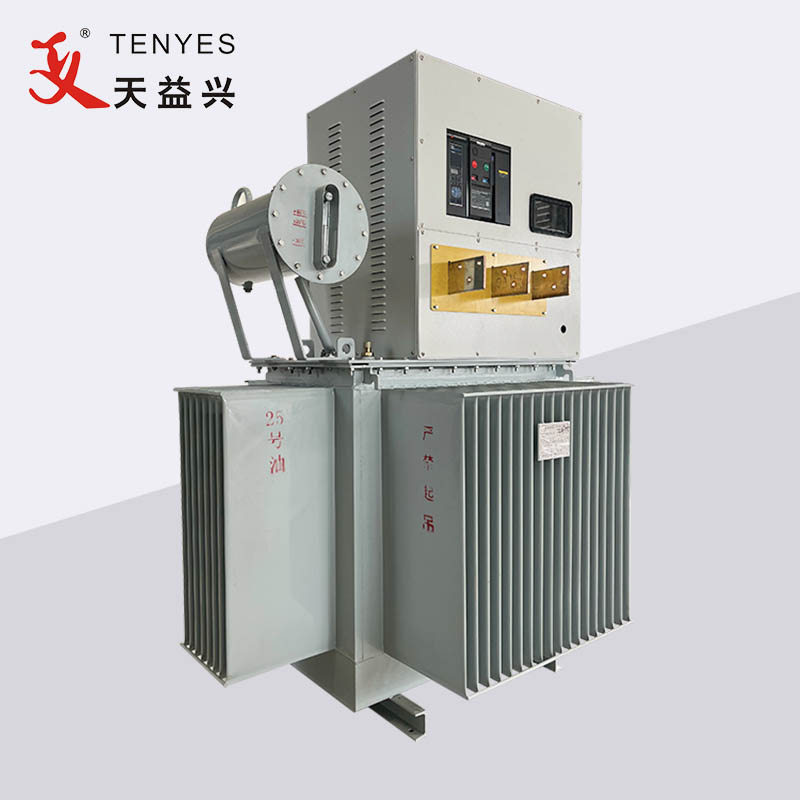

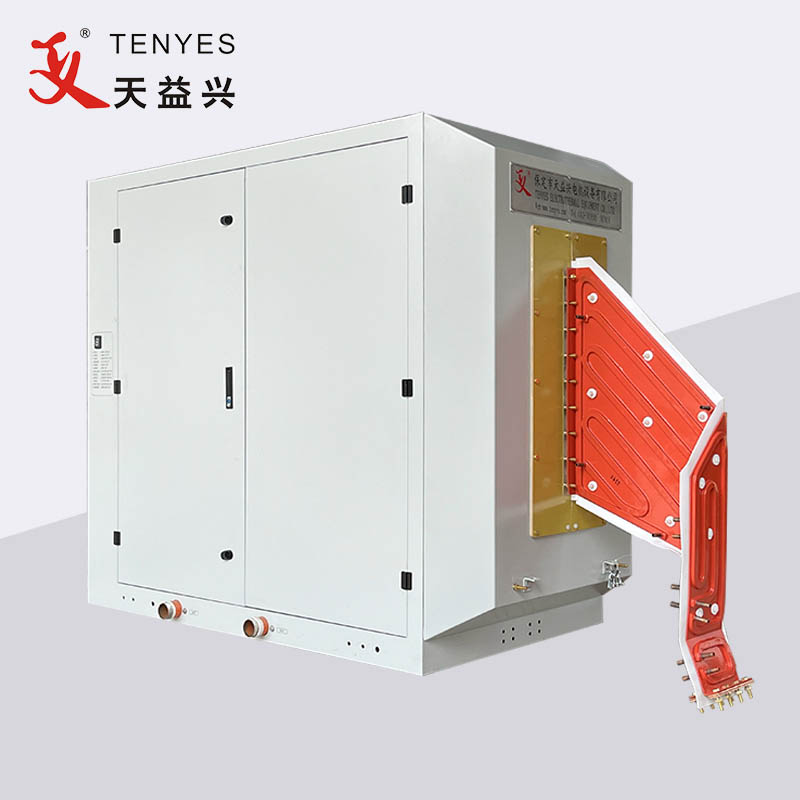

ਸਾਜ਼-ਸਾਮਾਨ ਵਿੱਚ ਮੁੱਖ ਤੌਰ 'ਤੇ ਟ੍ਰਾਂਸਫਾਰਮਰ, ਰੀਕਟੀਫਾਇਰ ਕੈਬਿਨੇਟ, ਅਤੇ ਇਨਵਰਟਰ ਕੈਬਿਨੇਟ ਸ਼ਾਮਲ ਹੁੰਦੇ ਹਨ। ਮੁੱਖ ਤੌਰ 'ਤੇ ਉੱਚ-ਫ੍ਰੀਕੁਐਂਸੀ ਸਿੱਧੀ ਸੀਮ ਵੇਲਡ ਪਾਈਪ ਉਤਪਾਦਨ ਲਾਈਨਾਂ ਵਿੱਚ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ.

500KW ਉੱਚ ਫ੍ਰੀਕੁਐਂਸੀ ਪਾਈਪ ਵੈਲਡਿੰਗ ਮਸ਼ੀਨ ਦਾ ਕੰਮ ਕਰਨ ਦਾ ਸਿਧਾਂਤ:

ਸਧਾਰਣ ਥ੍ਰੀ-ਫੇਜ਼ AC ਪਾਵਰ (ਲਾਈਨ ਵੋਲਟੇਜ 380V, ਬਾਰੰਬਾਰਤਾ 50HZ) ਨੂੰ ਇੱਕ ਟ੍ਰਾਂਸਫਾਰਮਰ (ਲਾਈਨ ਵੋਲਟੇਜ 200V, ਬਾਰੰਬਾਰਤਾ 50HZ) ਦੁਆਰਾ ਘਟਾਇਆ ਜਾਂਦਾ ਹੈ, ਰੀਕਟੀਫਾਇਰ ਕੈਬਿਨੇਟ ਵਿੱਚ ਦਾਖਲ ਹੁੰਦਾ ਹੈ, ਸੁਧਾਰ, ਵੋਲਟੇਜ ਰੈਗੂਲੇਸ਼ਨ, ਅਤੇ ਫਿਲਟਰਿੰਗ ਤੋਂ ਗੁਜ਼ਰਦਾ ਹੈ, ਅਤੇ ਲਗਾਤਾਰ ਵਿਵਸਥਿਤ ਪਾਵਰ ਤੋਂ ਬਣ ਜਾਂਦਾ ਹੈ 0 DC 240V ਤੱਕ; ਇਨਵਰਟਰ ਬ੍ਰਿਜ ਵਿੱਚ ਦੁਬਾਰਾ ਦਾਖਲ ਹੋ ਕੇ (ਹਾਈ-ਪਾਵਰ ਟਰਾਂਜ਼ਿਸਟਰ MOSFET ਦੀ ਵਰਤੋਂ ਕਰਦੇ ਹੋਏ), ਇਹ ਉੱਚ-ਫ੍ਰੀਕੁਐਂਸੀ ਕਰੰਟ ਬਣ ਜਾਂਦਾ ਹੈ, ਜਿਸ ਨੂੰ ਇੰਡਕਸ਼ਨ ਹੀਟਿੰਗ ਲਈ ਲੋਡ ਸਲਾਟ ਵਿੱਚ ਸਪਲਾਈ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ।

ਇਨਵਰਟਰ ਸਲਾਟ ਪਾਵਰ ਯੂਨਿਟ ਇੱਕ ਮਾਡਯੂਲਰ ਬਣਤਰ ਨੂੰ ਅਪਣਾਉਂਦੀ ਹੈ, ਅਤੇ ਪਾਵਰ ਯੂਨਿਟਾਂ ਦਾ ਹਰੇਕ ਜੋੜਾ 50KW ਤੋਂ ਵੱਧ ਦੀ ਪਾਵਰ ਆਉਟਪੁੱਟ ਕਰ ਸਕਦਾ ਹੈ। ਵਰਤੀਆਂ ਜਾਣ ਵਾਲੀਆਂ ਪਾਵਰ ਯੂਨਿਟਾਂ ਦੀ ਗਿਣਤੀ ਸਾਜ਼-ਸਾਮਾਨ ਦੀ ਸ਼ਕਤੀ ਦੇ ਆਧਾਰ 'ਤੇ ਵੱਖ-ਵੱਖ ਹੁੰਦੀ ਹੈ, ਅਤੇ ਸਾਜ਼-ਸਾਮਾਨ ਦੀ ਬੁਨਿਆਦੀ ਬਣਤਰ ਇਸਦੇ ਆਕਾਰ ਦੀ ਪਰਵਾਹ ਕੀਤੇ ਬਿਨਾਂ ਇੱਕੋ ਜਿਹੀ ਹੁੰਦੀ ਹੈ। ਸਲਾਟ ਉੱਚ ਵੋਲਟੇਜ ਅਤੇ ਆਉਟਪੁੱਟ ਟ੍ਰਾਂਸਫਾਰਮਰ ਤੋਂ ਬਿਨਾਂ ਇੱਕ ਲੜੀ ਦੇ ਸਮਾਨਾਂਤਰ ਹਾਈਬ੍ਰਿਡ ਰੈਜ਼ੋਨੈਂਟ ਫਾਰਮ ਹੈ। ਇਸ ਯੰਤਰ ਵਿੱਚ ਵਰਤੇ ਗਏ ਪਾਵਰ ਯੂਨਿਟਾਂ ਦੀ ਗਿਣਤੀ ਦਸ ਜੋੜੇ ਹੈ।

ਇਸ 500KW ਉੱਚ ਆਵਿਰਤੀ ਪਾਈਪ ਵੈਲਡਿੰਗ ਮਸ਼ੀਨ ਦੇ ਮੁੱਖ ਫਾਇਦੇ ਹਨ:

1. ਕੋਈ ਉੱਚ ਵੋਲਟੇਜ, ਸੁਰੱਖਿਅਤ, ਭਰੋਸੇਮੰਦ ਅਤੇ ਕੁਸ਼ਲ ਨਹੀਂ।

2. ਮੁੱਖ ਹਿੱਸੇ IR, IXYS, ਅਤੇ Siemens ਵਰਗੀਆਂ ਕੰਪਨੀਆਂ ਤੋਂ ਸਾਰੇ ਆਯਾਤ ਕੀਤੇ ਉਤਪਾਦ ਹਨ।

3. ਪਲਸ ਚੌੜਾਈ ਮੋਡੂਲੇਸ਼ਨ ਜਾਂ ਮਾਈਕ੍ਰੋ ਕੰਪਿਊਟਰ ਨਿਯੰਤਰਿਤ ਵੋਲਟੇਜ ਰੈਗੂਲੇਸ਼ਨ ਸਰਕਟ, ਸਥਿਰ ਨਿਯਮ, ਉੱਚ ਸ਼ੁੱਧਤਾ, ਅਤੇ ਘੱਟ ਹਾਰਮੋਨਿਕ ਦਖਲਅੰਦਾਜ਼ੀ ਨੂੰ ਅਪਣਾਉਣਾ।

4. ਪਾਵਰ ਰੇਂਜ 0 ਤੋਂ 100% ਤੱਕ ਅਨੰਤ ਤੌਰ 'ਤੇ ਵਿਵਸਥਿਤ ਹੈ, ਅਤੇ ਇਸ ਵਿੱਚ ਨੁਕਸ ਸੁਰੱਖਿਆ ਪ੍ਰਣਾਲੀਆਂ ਹਨ ਜਿਵੇਂ ਕਿ ਓਵਰ-ਵੋਲਟੇਜ ਅਤੇ ਓਵਰ-ਕਰੰਟ।

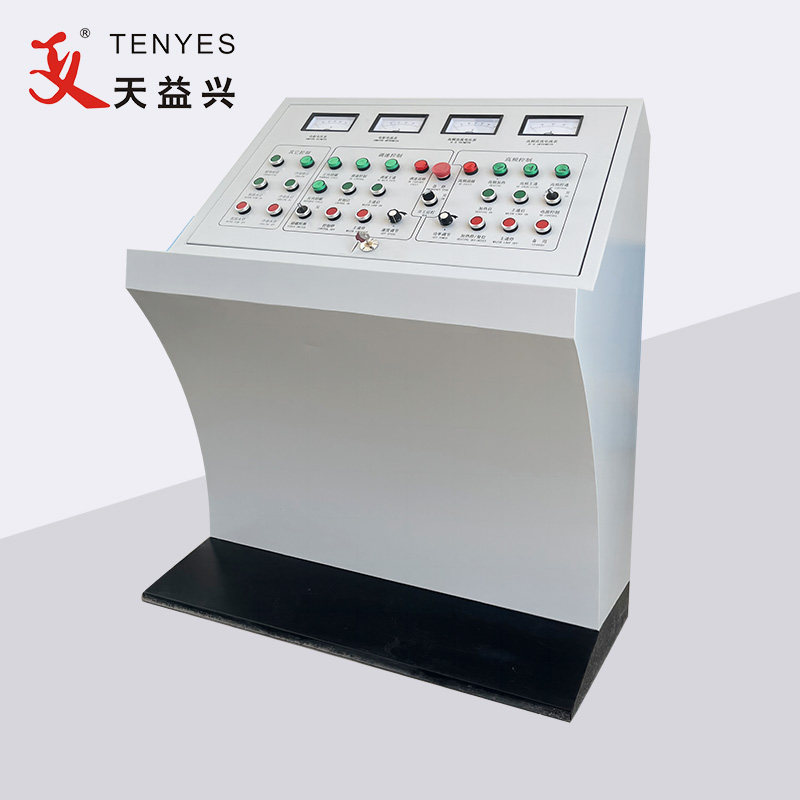

5. ਕੰਮ ਦੀ ਸਥਿਤੀ, ਸਧਾਰਨ ਕਾਰਵਾਈ, ਅਤੇ ਸੁਵਿਧਾਜਨਕ ਰੱਖ-ਰਖਾਅ ਦਾ ਡਿਜੀਟਲ ਡਿਸਪਲੇ।

6. ਚੰਗੀ ਵੈਲਡਿੰਗ ਗੁਣਵੱਤਾ, ਇਕਸਾਰ ਵੇਲਡ ਚੌੜਾਈ ਅਤੇ ਗਰਮੀ, ਕੁਝ ਅੰਦਰੂਨੀ ਅਤੇ ਬਾਹਰੀ ਬਰਰ ਦੇ ਨਾਲ।

ਐਪਲੀਕੇਸ਼ਨ		ਓਪਰੇਸ਼ਨ ਪੈਰਾਮੀਟਰ		ਬਿਜਲੀ ਸਪਲਾਈ ਦੀ ਲੋੜ
ਸਟੀਲ ਪਾਈਪ OD	Φ114-Φ219	ਦਰਜਾ ਪ੍ਰਾਪਤ ਸ਼ਕਤੀ	500kW	ਪਾਵਰ ਸਪਲਾਈ ਫਾਰਮ	3AC 380±5%
ਸਟੀਲ ਪੱਟੀ ਮੋਟਾਈ	4.0-10.0	ਦਰਜਾ ਪ੍ਰਾਪਤ DC ਵੋਲਟੇਜ	240 ਵੀ
ਵੈਲਡਿੰਗ ਮੋਡ	ਇੰਡਕਸ਼ਨ ਜਾਂ ਸੰਪਰਕ ਕਿਸਮ	ਦਰਜਾ ਪ੍ਰਾਪਤ DC ਮੌਜੂਦਾ	2500 ਏ	ਪਾਵਰ ਸਪਲਾਈ ਸਮਰੱਥਾ	600KVA ਤੋਂ ਵੱਡਾ
		ਰੇਟ ਕੀਤੀ ਬਾਰੰਬਾਰਤਾ	200KHZ	ਪਾਵਰ ਕਾਰਕ	≥0.85
ਵੈਲਡਿੰਗ ਦੀ ਗਤੀ	10-20(ਮੀ)	ਕੁਸ਼ਲਤਾ	≥85%	ਪਾਵਰ ਸਪਲਾਈ ਕੇਬਲ	ਪਲਾਸਟਿਕ-ਕਾਂਪਰ≥500mm² ਜ਼ਮੀਨੀ ਕੇਬਲ≥250mm²
		ਆਉਟਪੁੱਟ HF ਪਾਵਰ	≥500kW
