ਸ਼ੁਰੂਆਤੀ ਵੈਕਿਊਮ ਟਿਊਬਾਂ ਉੱਚ-ਵਾਰਵਾਰਤਾ ਉਪਕਰਨ ਦੀ ਜਾਣ-ਪਛਾਣ

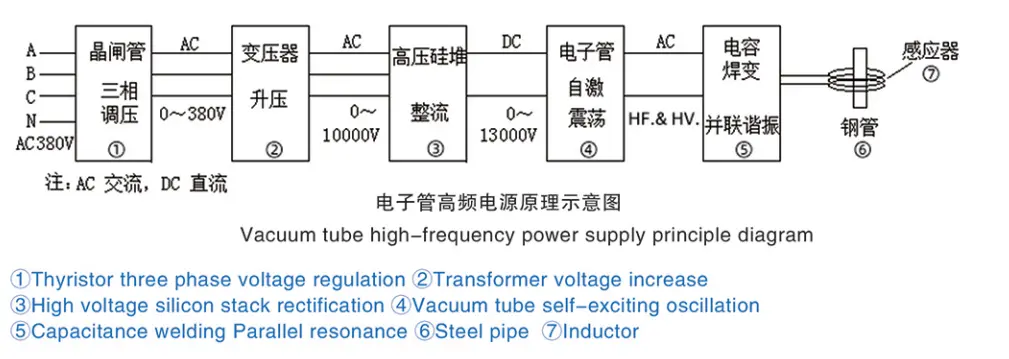

20 ਸਾਲ ਪਹਿਲਾਂ, ਚੀਨ ਵਿੱਚ ਵੈਲਡਿੰਗ ਪਾਈਪਾਂ ਅਤੇ ਗਰਮੀ ਦੇ ਇਲਾਜ ਲਈ ਵਰਤੇ ਜਾਂਦੇ ਉੱਚ-ਆਵਿਰਤੀ ਵਾਲੇ ਪਾਵਰ ਸਰੋਤ (ਆਮ ਤੌਰ 'ਤੇ "ਹਾਈ-ਫ੍ਰੀਕੁਐਂਸੀ ਫਰਨੇਸ" ਵਜੋਂ ਜਾਣੇ ਜਾਂਦੇ ਹਨ) ਮੁੱਖ ਤੌਰ 'ਤੇ ਇਲੈਕਟ੍ਰਾਨਿਕ ਟਿਊਬਾਂ ("ਵੈਕਿਊਮ ਟਿਊਬਾਂ" ਵਜੋਂ ਜਾਣੇ ਜਾਂਦੇ ਹਨ) ਦੇ ਮੁੱਖ ਇਨਵਰਟਰ ਕੰਪੋਨੈਂਟਸ ਵਾਲੇ ਉਪਕਰਣ ਸਨ। ਬੁਨਿਆਦੀ ਸਿਧਾਂਤ ਹੇਠਾਂ ਦਿੱਤੇ ਚਿੱਤਰ ਵਿੱਚ ਦਿਖਾਇਆ ਗਿਆ ਹੈ:

ਸਧਾਰਣ ਉਦਯੋਗਿਕ AC (ਚੀਨ ਵਿੱਚ ਤਿੰਨ-ਪੜਾਅ ਦੀਆਂ ਚਾਰ ਤਾਰਾਂ 380V/50HZ) ਨੂੰ thyristor AC ਵੋਲਟੇਜ ਰੈਗੂਲੇਟਰ ਦੁਆਰਾ 0 ਤੋਂ 380V (ਬਾਰੰਬਾਰਤਾ ਨਾ ਬਦਲੀ) ਤੱਕ ਦੇ ਅਡਜੱਸਟੇਬਲ AC ਵਿੱਚ ਬਦਲਿਆ ਜਾਂਦਾ ਹੈ, ਅਤੇ ਫਿਰ ਲਗਭਗ 10000V ਉੱਚ ਵੋਲਟੇਜ ਤੱਕ ਵਧਾਇਆ ਜਾਂਦਾ ਹੈ (ਫਿਰ ਇੱਕ ਫ੍ਰੀਕੁਐਂਸੀ ਦੁਆਰਾ ਉੱਚ ਵੋਲਟੇਜ, ਅਤੇ ਇੱਕ ਫ੍ਰੀਕੁਐਂਸੀ ਦੁਆਰਾ ਅਣਚੇਂਜ ਕੀਤਾ ਜਾਂਦਾ ਹੈ) ਵੋਲਟੇਜ ਰੀਕਟੀਫਾਇਰ ਸਰਕਟ ਹਜ਼ਾਰਾਂ ਹਾਈ ਵੋਲਟੇਜ DC ਤੱਕ, ਅਤੇ ਫਿਰ ਵੈਕਿਊਮ ਟਿਊਬ ਦੁਆਰਾ HF ਅਤੇ HV ਕਰੰਟ ਨੂੰ ਓਸੀਲੇਟ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਅਤੇ ਫਿਰ ਓਸੀਲੇਟਿੰਗ ਕਰੰਟ ਨੂੰ ਵਧਾਉਣ ਲਈ LC ਪੈਰਲਲ ਰੈਜ਼ੋਨੈਂਸ ਦੁਆਰਾ, ਅਤੇ ਸਟੀਲ ਪਾਈਪਾਂ ਅਤੇ ਹੋਰ ਵਰਕਪੀਸ ਨੂੰ ਗਰਮ ਕਰਨ ਲਈ ਵਰਤੇ ਜਾਣ ਵਾਲੇ ਇੰਡਕਟਰ ਨੂੰ ਵੋਲਟੇਜ ਘਟਾਉਣ ਤੋਂ ਬਾਅਦ ਸਪਲਾਈ ਕਰਦਾ ਹੈ।

AC ਵੋਲਟੇਜ ਰੈਗੂਲੇਸ਼ਨ ਦਾ ਉਦੇਸ਼ ਕੰਮ ਕਰਨ ਦੀਆਂ ਜ਼ਰੂਰਤਾਂ ਨੂੰ ਪੂਰਾ ਕਰਨ ਲਈ ਇਨਪੁਟ ਅਤੇ ਆਉਟਪੁੱਟ ਪਾਵਰ ਨੂੰ ਅਨੁਕੂਲ ਕਰਨਾ ਹੈ, ਅਤੇ ਜਦੋਂ ਵੋਲਟੇਜ ਨੂੰ ਵਿਵਸਥਿਤ ਕਰਨ ਲਈ ਵੀ ਕੁਝ ਓਪਰੇਟਿੰਗ ਹਾਲਤਾਂ ਵਿੱਚ ਉਪਕਰਣ ਦੀ ਆਉਟਪੁੱਟ ਪਾਵਰ ਸਥਿਰਤਾ ਨੂੰ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਵੋਲਟੇਜ ਨੂੰ ਸਥਿਰ ਬਣਾਉਣ ਦੀ ਜ਼ਰੂਰਤ ਹੁੰਦੀ ਹੈ।

ਵੈਕਿਊਮ ਟਿਊਬ (ਹਾਈ ਵੋਲਟੇਜ ਦੇ ਛੋਟੇ ਕਰੰਟ ਕੰਪੋਨੈਂਟਸ) ਦੀ ਵਰਤੋਂ ਦੇ ਕਾਰਨ, ਵੋਲਟੇਜ ਨੂੰ ਵਧਾਇਆ ਜਾਣਾ ਚਾਹੀਦਾ ਹੈ ਜਾਂ ਵੱਡੀ ਪਾਵਰ ਨੂੰ ਆਉਟਪੁੱਟ ਨਹੀਂ ਕਰ ਸਕਦਾ ਹੈ, ਪਰ ਉਸੇ ਸਮੇਂ, ਇੰਡਕਟਰ ਦੇ ਛੋਟੇ ਰੁਕਾਵਟ ਦੇ ਅਨੁਕੂਲ ਹੋਣ ਲਈ, ਵੋਲਟੇਜ ਨੂੰ ਹੋਰ ਘਟਾਉਣਾ ਜ਼ਰੂਰੀ ਹੈ।

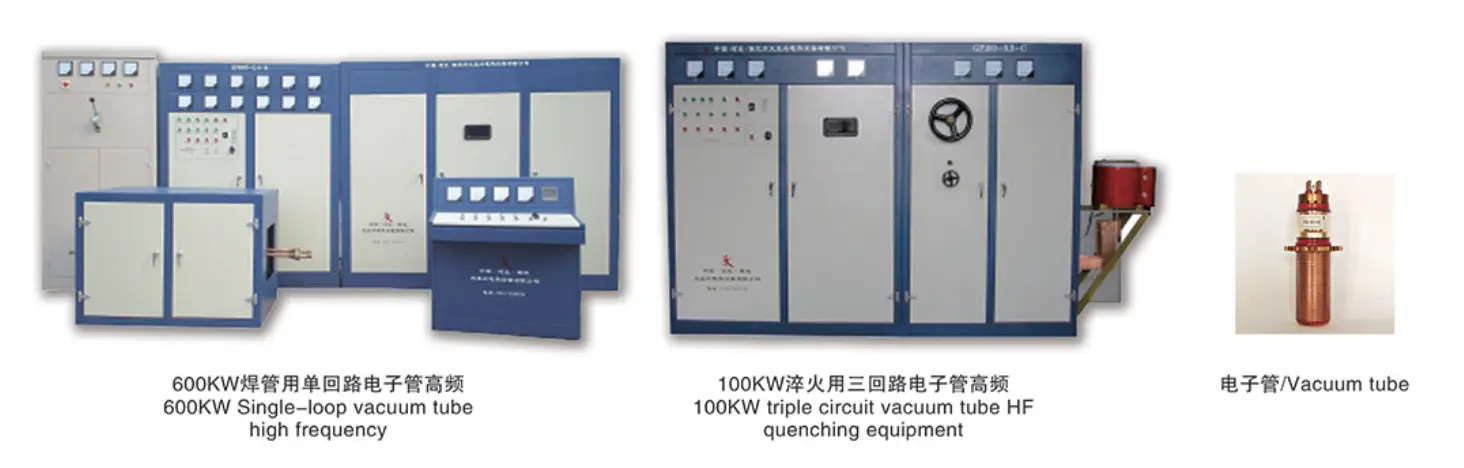

ਹੇਠਾਂ ਦਿੱਤੀਆਂ ਫੋਟੋਆਂ 600KW ਸਿੰਗਲ-ਲੂਪ ਵੈਕਿਊਮ ਟਿਊਬ ਹਾਈ ਫ੍ਰੀਕੁਐਂਸੀ ਅਤੇ 100KW ਟ੍ਰਿਪਲ ਸਰਕਟ ਵੈਕਿਊਮ ਟਿਊਬ HF ਬੁਝਾਉਣ ਵਾਲੇ ਉਪਕਰਣ ਹਨ।

ਪਾਈਪ ਵੈਲਡਿੰਗ ਉਦਯੋਗ ਵਿੱਚ, ਅਜੇ ਵੀ ਉੱਚ ਫ੍ਰੀਕੁਐਂਸੀ ਵੈਕਿਊਮ ਟਿਊਬਾਂ ਦੀ ਇੱਕ ਛੋਟੀ ਜਿਹੀ ਗਿਣਤੀ ਹੈ, ਜਦੋਂ ਕਿ ਕੁੰਜਿੰਗ ਅਤੇ ਬ੍ਰੇਜ਼ਿੰਗ ਵਰਗੇ ਖੇਤਰਾਂ ਵਿੱਚ, ਉੱਚ ਫ੍ਰੀਕੁਐਂਸੀ ਵੈਕਿਊਮ ਟਿਊਬਾਂ ਅਜੇ ਵੀ ਵਿਆਪਕ ਤੌਰ 'ਤੇ ਵਰਤੀਆਂ ਜਾਂਦੀਆਂ ਹਨ।
