ਸੋਲਿਡ-ਸਟੇਟ ਹਾਈ-ਫ੍ਰੀਕੁਐਂਸੀ ਪਾਵਰ ਸਪਲਾਈ ਵਰਗੀਕਰਣ

ਵੈਕਿਊਮ ਟਿਊਬ ਹਾਈ ਫ੍ਰੀਕੁਐਂਸੀ ਦੀ ਤਰ੍ਹਾਂ, ਹਾਲਾਂਕਿ ਬੁਨਿਆਦੀ ਸਿਧਾਂਤ ਸਮਾਨ ਹਨ। ਠੋਸ ਅਵਸਥਾ ਉੱਚ ਬਾਰੰਬਾਰਤਾ ਨੂੰ ਵੀ ਵੱਖ-ਵੱਖ ਲੋੜਾਂ ਜਿਵੇਂ ਕਿ ਵਰਤੋਂ, ਭਾਗ, ਸ਼ਕਤੀ ਅਤੇ ਬਾਰੰਬਾਰਤਾ ਦੇ ਅਨੁਸਾਰ ਵੱਖ-ਵੱਖ ਕਿਸਮਾਂ ਵਿੱਚ ਸ਼੍ਰੇਣੀਬੱਧ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ।

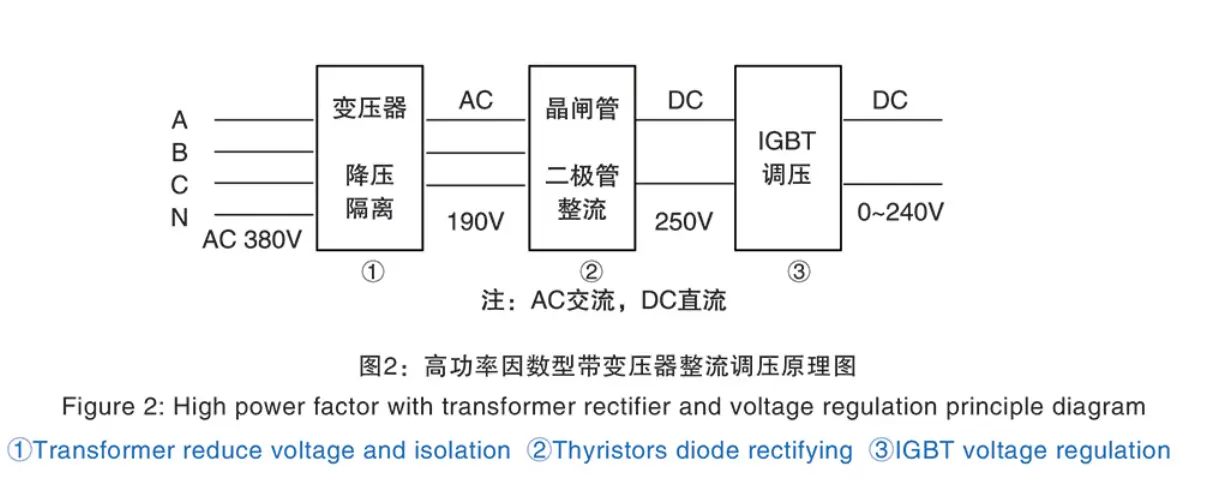

1. ਵੋਲਟੇਜ ਰੈਗੂਲੇਸ਼ਨ ਨੂੰ ਸੁਧਾਰ ਕੇ ਵਰਗੀਕ੍ਰਿਤ: ਥਾਈਰਿਸਟਰਸ (ਐਸਸੀਆਰ) ਦੀ ਵਰਤੋਂ ਸਮਕਾਲੀ ਸੁਧਾਰ ਅਤੇ ਵੋਲਟੇਜ ਰੈਗੂਲੇਸ਼ਨ ਨੂੰ ਪੂਰਾ ਕਰਨ ਲਈ ਕੀਤੀ ਜਾ ਸਕਦੀ ਹੈ, ਜਾਂ ਪਹਿਲਾਂ ਡਾਇਓਡ ਜਾਂ ਥਾਈਰਿਸਟਰਸ ਰੀਕਟੀਫਾਇੰਗ ਦੀ ਵਰਤੋਂ ਕਰੋ ਅਤੇ ਫਿਰ ਆਈਜੀਬੀਟੀ ਰੈਗੂਲੇਟ ਵੋਲਟੇਜ ਦੀ ਵਰਤੋਂ ਕਰੋ। IGBT ਰੈਗੂਲੇਟ ਵੋਲਟੇਜ ਦੀ ਵਰਤੋਂ ਸਾਜ਼ੋ-ਸਾਮਾਨ ਦੇ ਫੈਕਟਰ ਨੂੰ ਬਿਹਤਰ ਬਣਾਉਣ ਲਈ ਹੈ। ਬਿਜਲੀ ਦੀ ਬਚਤ ਕਰ ਸਕਦਾ ਹੈ ਅਤੇ ਵੈਲਡਿੰਗ ਦੀ ਗੁਣਵੱਤਾ ਨੂੰ ਹੋਰ ਸੁਧਾਰ ਸਕਦਾ ਹੈ।

2. ਇਨਪੁਟ ਟਰਮੀਨਲ ਦੇ ਅਨੁਸਾਰ ਟਰਾਂਸਫਾਰਮਰ ਹੈ ਜਾਂ ਨਹੀਂ ਦੋ ਕਿਸਮਾਂ ਨੂੰ ਸ਼੍ਰੇਣੀਬੱਧ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ, ਜੇਕਰ ਅੱਗੇ ਕੋਈ ਟਰਾਂਸਫਾਰਮਰ ਨਹੀਂ ਹੈ ਤਾਂ ਆਮ ਤੌਰ 'ਤੇ ਪਿੱਛੇ-ਪਿੱਛੇ ਹਾਈ ਫ੍ਰੀਕੁਐਂਸੀ ਵਾਲੇ ਹਿੱਸੇ ਵਿੱਚ ਇੰਡਕਟਰ ਅਤੇ ਗਰਿੱਡ ਵਿਚਕਾਰ ਅਲੱਗਤਾ ਨੂੰ ਮਹਿਸੂਸ ਕਰਨ ਲਈ ਹਾਈ ਫ੍ਰੀਕੁਐਂਸੀ ਟ੍ਰਾਂਸਫਾਰਮਰ ਜੋੜਿਆ ਜਾਵੇਗਾ। ਜੇਕਰ ਤੁਹਾਡੇ ਕੋਲ ਇੰਪੁੱਟ ਟ੍ਰਾਂਸਫਾਰਮਰ ਉਪਕਰਣ ਹਨ ਤਾਂ ਬਾਹਰੀ ਤੇਲ-ਡੁਬੋਏ ਟ੍ਰਾਂਸਫਾਰਮਰ ਅਤੇ ਸੁੱਕੇ ਟ੍ਰਾਂਸਫਾਰਮਰ ਨੂੰ ਵੰਡਿਆ ਜਾਵੇਗਾ।

3. ਇਨਵਰਟਰ ਬ੍ਰਿਜ ਵਿੱਚ ਵਰਤੇ ਜਾਣ ਵਾਲੇ ਕੰਪੋਨੈਂਟਸ ਦੇ ਅਨੁਸਾਰ, ਇੱਥੇ ਘੱਟ-ਵੋਲਟੇਜ MOS (ਫੀਲਡ ਇਫੈਕਟ ਟ੍ਰਾਂਜ਼ਿਸਟਰ), ਹਾਈ-ਵੋਲਟੇਜ MOS, IGBT (lnsulated Gate Bipolar Transistor) ਅਤੇ ਇਸ ਤਰ੍ਹਾਂ ਦੇ ਹੋਰ ਹਨ। ਭਾਵੇਂ ਹਾਈ-ਵੋਲਟੇਜ ਜਾਂ ਘੱਟ-ਵੋਲਟੇਜ MOS, ਨਵੀਂ ਕਿਸਮ ਦੇ SIC-MOS ਕੰਪੋਨੈਂਟਸ ਵਿੱਚ ਉੱਚ-ਵੋਲਟੇਜ ਅਤੇ ਘੱਟ ਵੋਲਟੇਜ ਹੋ ਸਕਦੇ ਹਨ। ਆਦਿ.Sic MOS ਦੇ ਘੱਟ ਨੁਕਸਾਨ, ਉੱਚ ਸਹਿਣ ਵਾਲੀ ਵੋਲਟੇਜ, ਤੇਜ਼ ਸਵਿਚਿੰਗ ਫ੍ਰੀਕੁਐਂਸੀ ਆਦਿ ਦੇ ਫਾਇਦੇ ਹਨ। ਇਹ ਆਮ MOS ਕੰਪੋਨੈਂਟਸ ਦੇ ਮੌਜੂਦਾ ਵਿਕਲਪਕ ਹਿੱਸੇ ਹਨ, ਘੱਟ ਬਾਰੰਬਾਰਤਾ ਵਾਲੇ ਉਪਕਰਣਾਂ ਲਈ ਪਹਿਲੀ ਪਸੰਦ ਬਣਨ ਲਈ IGBT ਨੂੰ ਵੀ ਬਦਲ ਸਕਦੇ ਹਨ। Sic ਕੰਪੋਨੈਂਟਸ ਸਾਡੀ ਕੰਪਨੀ ਦੇ ਉਤਪਾਦਾਂ ਦੀਆਂ ਸਾਰੀਆਂ ਸੀਰੀਜ਼ਾਂ ਵਿੱਚ ਵਰਤੇ ਜਾ ਸਕਦੇ ਹਨ। ਅਤੇ ਬਹੁਤ ਸਾਰੇ ਆਨ-ਸਾਈਟ ਤਸਦੀਕ ਤੋਂ ਬਾਅਦ ਗਾਹਕਾਂ ਨਾਲ ਅਨੁਕੂਲਤਾ ਦੀ ਚੋਣ ਕਰ ਸਕਦੇ ਹਨ।

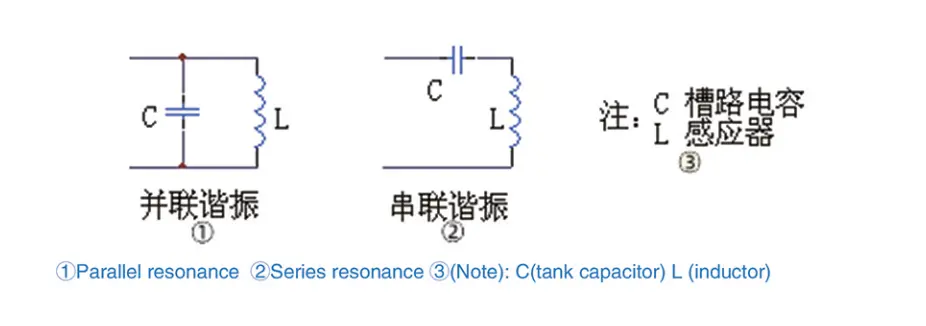

4. ਰੈਜ਼ੋਨੈਂਟ ਟੈਂਕ ਸਰਕਟ ਦੇ ਵੱਖਰੇ ਕੁਨੈਕਸ਼ਨ ਦੇ ਅਨੁਸਾਰ, ਇਸਨੂੰ ਦੋ ਕਿਸਮਾਂ ਵਿੱਚ ਵੰਡਿਆ ਗਿਆ ਹੈ: ਲੜੀ ਅਤੇ ਸਮਾਨਾਂਤਰ, ਜਿਵੇਂ ਕਿ ਹੇਠਾਂ ਦਿਖਾਇਆ ਗਿਆ ਹੈ:

5. ਇੰਸਟਾਲੇਸ਼ਨ ਵਿਧੀ ਦੇ ਅਨੁਸਾਰ, ਇੱਥੇ ਦੋ ਕਿਸਮਾਂ ਹਨ: ਵੱਖ ਕੀਤਾ ਵੈਲਡਰ ਅਤੇ ਸੰਖੇਪ ਵੈਲਡਰ। ਵੱਖ ਕੀਤੇ ਵੈਲਡਰ ਦਾ ਅਰਥ ਹੈ ਰੈਕਟੀਫਾਇਰ ਅਤੇ ਇਨਵਰਟਰ ਦੋ ਅਲਮਾਰੀਆਂ ਨੂੰ ਵੱਖਰੇ ਤੌਰ 'ਤੇ ਬਣਾਉਂਦੇ ਹਨ। ਕੰਪੈਕਟ ਵੈਲਡਰ ਦਾ ਮਤਲਬ ਹੈ ਰੈਕਟਿਫਾਇਰ ਕੈਬਿਨੇਟ ਅਤੇ ਇਨਵਰਟਰ ਕੈਬਿਨੇਟ ਆਲ-ਇਨ-ਵਨ ਕੈਬਿਨੇਟ ਬਣਾਉਂਦੇ ਹਨ। ਦੋਵੇਂ ਸੀਰੀਜ਼ ਅਤੇ ਸਮਾਨਾਂਤਰ ਵੈਲਡਰ ਅਤੇ ਕੰਪੈਕਟ ਵੈਲਡਰ ਨੂੰ ਵੱਖ ਕਰਦੇ ਹਨ। ਆਮ ਤੌਰ 'ਤੇ ਘੱਟ-ਪਾਵਰ ਦੇ ਉਪਕਰਣ ਸੰਖੇਪ ਵੈਲਡਰ ਦੀ ਚੋਣ ਕਰਦੇ ਹਨ ਅਤੇ ਵੱਡੇ ਪਾਵਰ ਉਪਕਰਣ ਵੱਖਰੇ ਵੈਲਡਰ ਦੀ ਚੋਣ ਕਰਦੇ ਹਨ।

6. ਮੌਜੂਦਾ ਬਾਜ਼ਾਰ ਵਿੱਚ, ਸੀਰੀਜ਼ ਰੈਜ਼ੋਨੈਂਸ ਆਮ ਤੌਰ 'ਤੇ ਹਾਈ-ਵੋਲਟੇਜ MOS ਜਾਂ IGBT ਦੀ ਵਰਤੋਂ ਕਰਦਾ ਹੈ, ਅਤੇ ਪੈਰਲਲ ਰੈਜ਼ੋਨੈਂਸ ਘੱਟ-ਵੋਲਟੇਜ MOS ਦੀ ਵਰਤੋਂ ਕਰਦਾ ਹੈ। ਸੀਰੀਜ਼ ਰੈਜ਼ੋਨੈਂਸ ਲਈ ਕੋਈ ਇੰਪੁੱਟ ਸਟੈਪ-ਡਾਊਨ ਟ੍ਰਾਂਸਫਾਰਮਰ ਨਹੀਂ ਪਰ ਹਾਈ ਫ੍ਰੀਕੁਐਂਸੀ ਟ੍ਰਾਂਸਫਾਰਮਰ ਨੂੰ ਇਨਵਰਟਰ ਬ੍ਰਿਜ ਦੇ ਬਾਅਦ ਲਗਾਉਣ ਦੀ ਲੋੜ ਹੋਵੇਗੀ। ਸਮਾਨਾਂਤਰ ਹਾਈ ਫ੍ਰੀਕੁਐਂਸੀ ਲਈ ਕੁਝ ਇੰਪੁੱਟ ਸਟੈਪ-ਡਾਊਨ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ ਅਤੇ ਕੁਝ ਰੀਵੋਲਟੇਜ ਹਾਈ ਫ੍ਰੀਕੁਐਂਸੀ ਦੇ ਬਾਅਦ ਟ੍ਰਾਂਸਫਾਰਮਰ ਦੀ ਲੋੜ ਹੁੰਦੀ ਹੈ।

ਸਾਰੇ ਵੱਖ-ਵੱਖ ਕਿਸਮਾਂ ਦੇ ਉੱਚ ਫ੍ਰੀਕੁਐਂਸੀ ਪਾਵਰ ਸਰੋਤਾਂ ਦੀਆਂ ਆਪਣੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਹਨ, ਸਾਡੀ ਕੰਪਨੀ ਦੇ ਸਾਜ਼-ਸਾਮਾਨ ਦਾ ਵੇਰਵਾ ਹੋਵੇਗਾ।
